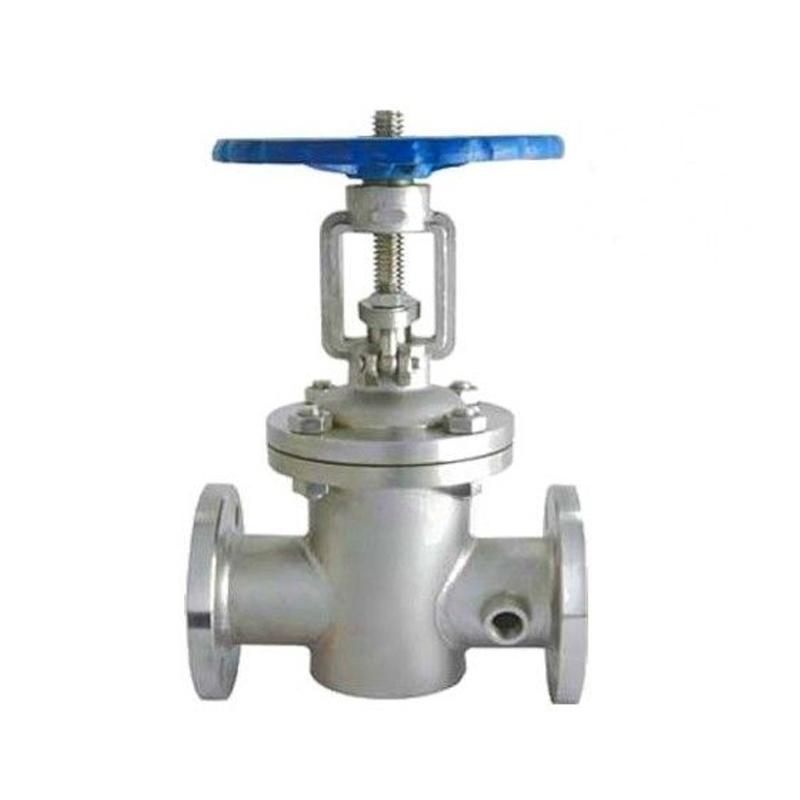

Hogar / Productos / Válvula de compuerta / Válvula de aislamiento BZ41H

de la válvula de aislamiento BZ41H :

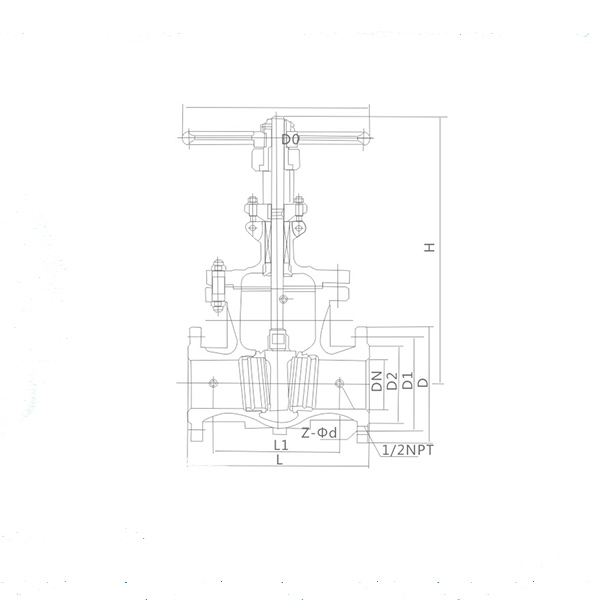

Dimensión exterior principal y de conexión.

DN	Principales dimensiones externas y de conexión.									peso (kg)
DN	l	L1	D	D1	D2	b	Z-Φd	h	D0	peso (kg)
40	200	70	160	125	100	18	4-Φ18	310	200	49
50	250	80	180	145	120	18	4-Φ18	358	240	54
65	270	90	195	160	135	20	8-Φ18	373	240	81
80	280	100	215	180	155	20	8-Φ18	435	280	100
100	300	100	245	210	185	22	8-Φ18	500	300	120
125	325	110	280	240	210	24	8-Φ23	614	320	210
150	350	120	335	295	265	26	12-Φ23	674	360	260
200	400	130	405	355	320	30	12-Φ25	818	400	300
250	450	140	460	410	375	30	12-Φ25	969	450	400
300	500	160	520	470	435	34	16-Φ25	1145	560	490

DN	Principales dimensiones externas y de conexión.									peso (kg)
DN	l	L1	D	D1	D2	b	Z-Φd	h	D0	peso (kg)
40	200	70	160	125	100	20	4-Φ18	358	240	52
50	250	80	180	145	120	22	8-Φ18	373	240	56
65	270	90	195	160	135	22	8-Φ18	435	280	86
80	280	100	230	190	160	24	8-Φ18	500	300	105
100	300	100	270	220	188	28	8-Φ15	614	320	170
125	325	110	300	250	218	30	8-Φ25	674	360	245
150	350	120	360	310	278	34	12-Φ25	818	400	270
200	400	130	425	370	332	36	12-Φ30	969	450	380
250	450	140	485	430	390	40	12-Φ30	1145	560	535
300	500	160	550	490	448	44	16-Φ34	1145	640	546
