Las partes de apertura y cierre de la válvula de retención dependen del flujo del medio y de la potencia para abrirse o cerrarse por sí sola, a fin de evitar el reflujo del medio. La válvula de retención generalmente se divide en cuatro tipos de elevación, giro, mariposa y horizontal, a través de la válvula de retención de elevación debe instalarse en la tubería horizontal, la válvula de retención de elevación vertical y la válvula de fondo generalmente se instalan en la tubería vertical, y el medio desde la parte inferior hasta la parte superior del flujo, la ubicación de instalación de la válvula de retención giratoria no está restringida, generalmente se instala en la tubería horizontal, pero también se puede instalar en la tubería vertical o en la tubería de descarga. Nota: la válvula de retención solo permite que el medio fluya en una dirección, se debe prestar especial atención a la dirección del flujo del medio, la dirección del flujo normal del medio debe ser consistente con la dirección de la flecha indicada en el cuerpo de la válvula, de lo contrario cortará el flujo normal del medio.

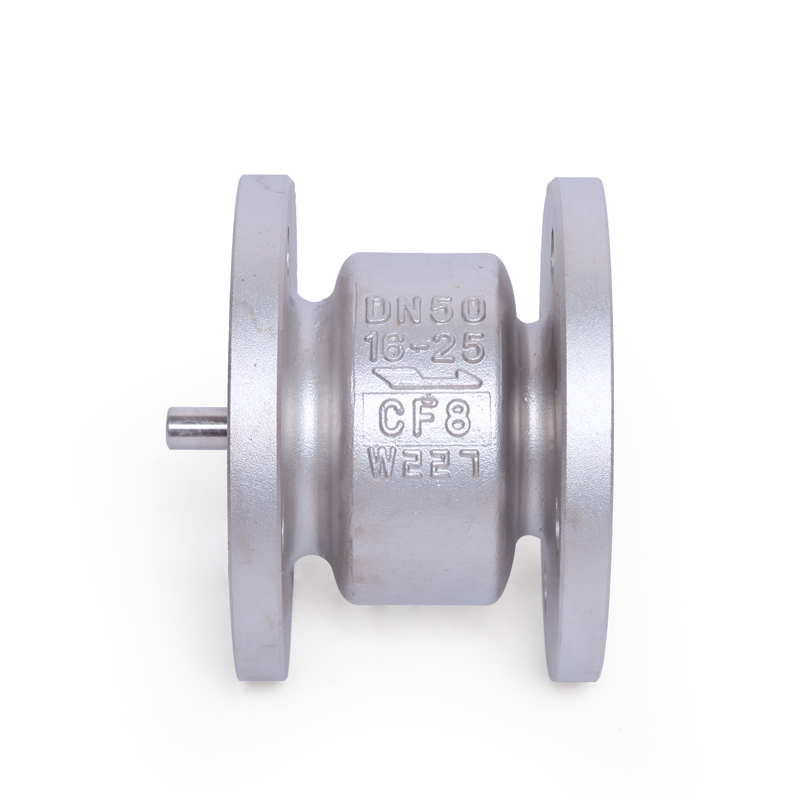

La válvula de retención del silenciador de ahorro de energía HC41X es adecuada para tuberías de suministro de agua y drenaje, la aleta de la válvula adopta los extremos de entrada de la guía del eje central, apertura y cierre flexibles, se puede instalar horizontal o verticalmente. La válvula de retención del silenciador de ahorro de energía HC41X adopta la carga del resorte y su cierre rápido puede eliminar eficazmente el golpe de ariete, buen rendimiento de sellado y cierre sin ruido. La válvula de retención del silenciador de ahorro de energía HC41X tiene las ventajas de tamaño pequeño, peso ligero, baja resistencia a los fluidos y fatiga. Resistencia, larga vida útil y otras ventajas.

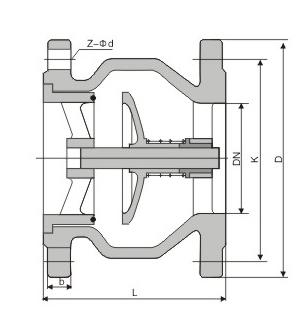

1La cavidad del cuerpo de la válvula adopta un diseño aerodinámico, fluye de acuerdo con el diseño del 100%, reduce las curvas pronunciadas, las esquinas y las convexidades pronunciadas, lo que reduce la resistencia del fluido;
2 válvulas de aleta antes y después del diseño cónico, de modo que la resistencia del fluido se reduce considerablemente, pero también reduce el ruido generado por la turbulencia;
3La válvula cierra con un recorrido corto, sólo 1/4 del diámetro nominal, lo que reduce el tiempo de cierre de la válvula y reduce la generación de golpe de ariete;
4La válvula utiliza un resorte para acelerar la velocidad de cierre de la válvula y reducir el golpe de ariete;
5La aleta de la válvula tiene una estructura de carcasa hueca y delgada, lo que reduce la inercia de la aleta de la válvula, lo que no solo permite que la aleta de la válvula se inicie rápidamente cuando se cierra, sino que también reduce el ruido del impacto cuando se cierra;
6Este producto se puede instalar vertical, horizontal, inclinado y en cualquier ángulo;
(vii) Las superficies internas y externas están rociadas con un revestimiento ecológico para garantizar la resistencia a la corrosión y la seguridad del producto.
Diámetro nominal |
DN(mm) |
40～600 |
Presión nominal |
PN(MPa） |
1,0~1,6 |
Medio aplicable |
Agua y fluidos débilmente corrosivos. |
|
Temperatura aplicable |
0 ℃ ~ 80 ℃ |
|
Parámetros de rendimiento
número de modelo |
Presión nominalPN |
presión de pruebaPN |
temperatura de funcionamiento |
Medio aplicable |
|
casa de molusco |
sellar |
||||
HC41X |
1,0 MPa |
1,5MPa |
1.1MPaMPa |
≤80℃ |
agua limpia |
1,6MPa |
2,4MPa |
1,76MPa |
|||
2,5MPa |
3,75MPa |
2,75MPa |
|||
Material de las piezas de la válvula de retención de silenciamiento HC41X
cuerpo de válvula |
Fundición gris, acero fundido, acero inoxidable |
gorros |
Placa de acero, acero inoxidable. |
válvula |
caucho de nitrilo |
carrete |
aceros inoxidables |
