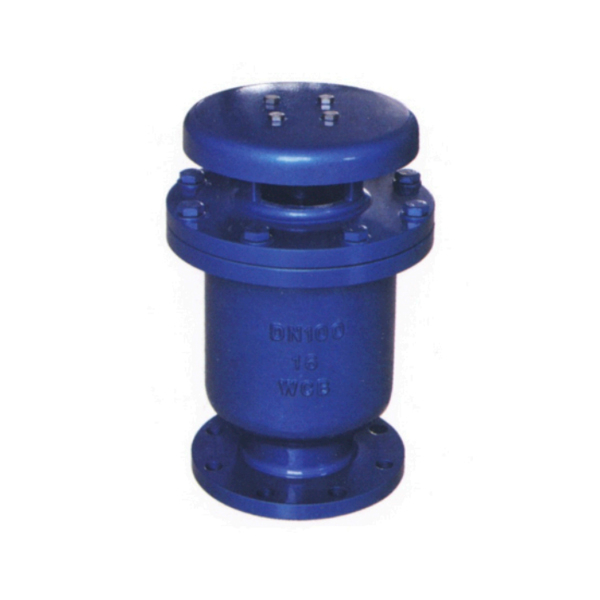

Vanne composite de ventilation rapide (entrée) (CARX-1.0)

résumé

Ce produit s'utilise au point le plus haut de la canalisation ou là où le gaz est fermé et en sortie de pompe

Éliminer le gaz dans le pipeline pour draguer le pipeline, c'est le pipeline pour atteindre un fonctionnement normal. S'il n'y a pas d'échappement

Valve, pipeline à tout moment, de sorte que la capacité en eau du pipeline ne puisse pas répondre aux exigences de conception.

S'il y a une panne de courant pendant le fonctionnement, le pipeline

Déplacement ou rupture, la soupape d'échappement et d'admission mettra rapidement l'air dans le tuyau, pour éviter les vibrations du tuyau ou

casser.

principe d'action

Soupape d'échappement composite elle doit être équipée de deux trous, un grand et un petit, trou de grand diamètre et trou de base

De même, pour la première fois, le pipeline évacue une grande quantité de gaz, qui est évacuée par le grand trou.

Lorsque le gaz est déchargé, le grand trou arrête l'échappement et le tuyau fonctionne normalement, le tuyau va naturellement

Créez un contrôle de gaz, ces gaz se formeront et se développeront lentement, seront concentrés dans la partie supérieure du tuyau, à droite

La sortie d'eau du pipeline a un certain impact, ces gaz par les trous, de sorte que le tuyau

La présence de gaz, telle qu'une panne de courant, un arrêt de la pompe, un débit d'eau dans le tuyau vide, apparaîtra à tout moment une pression négative.

Le tube a besoin de beaucoup d'air, la balle vers le bas, ouvrez le trou pour ouvrir beaucoup de

L'entrée d'air assure la sécurité des canalisations.

Remarque : la pression de la soupape d'échappement ne doit pas être inférieure à 0,02 MPa pendant l'utilisation, si elle est inférieure à 0,02 MPa.

La soupape d'échappement fuit facilement et la soupape modifiée doit être équipée d'une soupape pour l'entretien.

paramètre technique

pression de travail	moyen	L'utilisation de la température devrait	corps de vanne	Boule flottante et tête de bouchon	matériau d'étanchéité
1,0MPa	branche d'eau	température atmosphérique normale	HT200 fonte de fer	304 acier inoxydable	caoutchouc acrylonitrile-butadiène

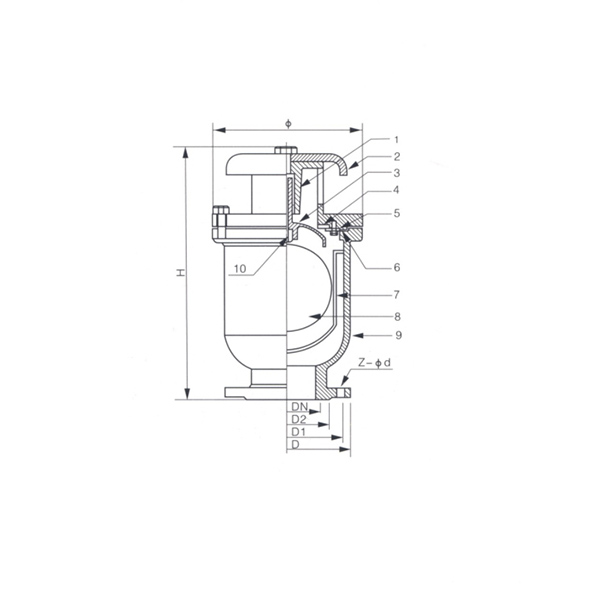

Matériaux de pièces de moulin

numéro de commande	nom	matériel
1	transport	HT200
2	Housse de pluie	HT200
3	Le piston de la tige de guidage	Acier inoxydable 304
4	bague d'étanchéité	Yeux ronds en caoutchouc
5	rondelle d'emballage	tétrafluorohydrazine
6	Plaque de pression de bague d'étanchéité	Acier inoxydable 304
7	Le seau	Acier inoxydable 304
8	flotter	304 Pas d'acier spécial
9	corps de vanne	HT200
10	Tête de joint	Yeux ronds en caoutchouc

liste de paramètres

Nombre de cartouches	D	D1	D2	Φ	H	ZΦd
25	115	85	68	195	320	4-14
50	160	125	100	195	320	4-18
80	195	160	135	242	375	4-18
100	215	180	155	260	395	8-18
150	280	240	210	340	500	8-23
200	335	295	265	405	600	8-23
250	390	350	320	465	680	12-23
300	440	400	368	505	780	12-23
350	500	460	428	605	860	16-23
400	565	515	482	660	940	16-25
