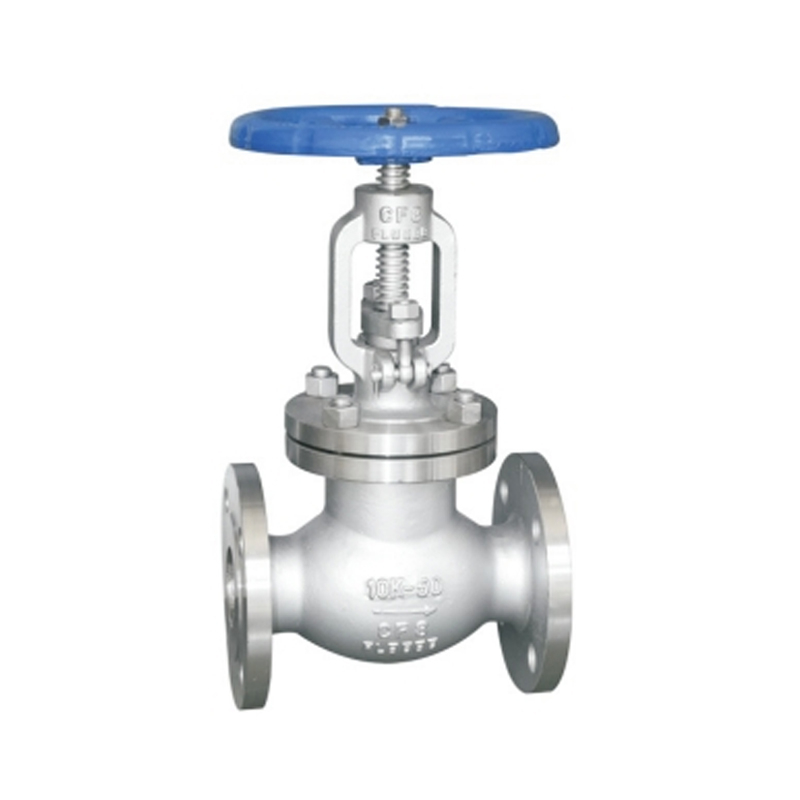

Стандартний прохідний клапан JIS підходить для робочої температури -29 ~ 550 ℃ нафтової, хімічної, фармацевтичної промисловості, добрив, електроенергетики та інших умов трубопроводу, відрізати або підключити середовище трубопроводу. Ручний привід від’єднувального клапана стандарту JIS, редукторний привід, електричний, пневматичний тощо, матеріал ущільнювальної поверхні сідла – цементований карбід, рівень тиску 10K/20K.
Деталі відкриття та закриття стандартного прохідного клапана JIS є клапаном у формі пробки, поверхня ущільнення плоска або конічна, заслінка клапана вздовж центральної лінії рідини для лінійного руху. Форма руху штока, є підйомний тип штока (підйом штока, маховичок не піднімається), є також тип підйому обертового штока (маховичок та шток разом із обертовим підйомником, гайка розташована в корпусі клапана). Прохідний клапан підходить лише для повністю відкритого та повністю закритого типу, не допускається для регулювання та дроселювання.
Проектування та виготовлення |
Довжина конструкції |
Розмір фланця |
Тиск-Температура |
Тест-перевірка |
JIS B2071 B2081 |
JIS B2002 |
JIS B2212 B2214 |
JIS B2071 B2081 |
JISB2003 |
Назва частини |
Компонент MaterialsPart Material |
Назва частини |
|||||||
Корпус/кришка клапана |
A216-WCB |
A217-WC6 |
A352-LCB |
A351-CF8M |
Кузов/капот |
||||
розподільний щит |
A216-WCB |
A217-WC6 |
A352-LCB |
A351-CF8M |
Клин |
||||
штовхач |
A182-F6a |
A182-F11 |
A182-F6a |
A182-F316 |
Стебло |
||||
пакувальний матеріал |
Гнучкий графіт |
PTFE |
Упаковка |
||||||
прокладки |
18-8Гнучкий графіт |
Прокладка |
|||||||
болт (роз’ємний компонент гайки та болта) |
A193-B7 |
A193-B7 |
A193-B7M |
A193-B8 |
Болт |
||||
Застосовна температура |
-29~425 ℃ |
-29~550 ℃ |
-46~350 ℃ |
-40~200 ℃ |
Відповідна температура |
||||
Застосовне середовище |
Вода, масло, пара |
Пара, олія |
Пропан, етилен |
селітра |
Відповідний середній |
||||
Вода, нафта, пара |
Пара, олія |
Пропан, етан |
Азотна кислота |
||||||
Стандартний фланцевий прохідний клапан JIS Основний контур і розмір з’єднання Основне зовнішнє та з’єднання |
|||||||||
номер моделі |
норма（мм） |
розміри（мм） |
|||||||
дюйм |
DN |
Л |
Д |
D1 |
D2 |
b |
z-Φd |
||
J41H/W/Y-10K J541H/W/Y-10K J941 H/W/Y-10KY |
1/2″ |
15 |
108 |
95 |
70 |
52 |
12 |
4-Φ15 |
|
3/4″ |
20 |
117 |
100 |
75 |
58 |
14 |
4-Φ15 |
||
1″ |
25 |
127 |
125 |
90 |
70 |
14 |
4-Φ19 |
||
11/4″ |
32 |
140 |
135 |
100 |
80 |
16 |
4-Φ19 |
||
11/2″ |
40 |
165 |
140 |
105 |
85 |
16 |
4-Φ19 |
||
2″ |
50 |
203 |
155 |
120 |
100 |
16 |
4-Φ19 |
||
21/2″ |
65 |
216 |
175 |
140 |
120 |
18 |
4-Φ19 |
||
3″ |
80 |
241 |
185 |
150 |
130 |
18 |
8-Φ19 |
||
4″ |
100 |
292 |
210 |
175 |
155 |
18 |
8-Φ19 |
||
5″ |
125 |
356 |
250 |
210 |
185 |
20 |
8-Φ23 |
||
6″ |
150 |
406 |
280 |
240 |
215 |
22 |
8-Φ23 |
||
8″ |
200 |
495 |
330 |
290 |
265 |
22 |
12-Φ23 |
||
10″ |
250 |
622 |
400 |
355 |
325 |
24 |
12-Φ25 |
||
12 дюймів |
300 |
698 |
445 |
400 |
370 |
24 |
16-Φ25 |
||
14 дюймів |
350 |
787 |
490 |
445 |
415 |
26 |
16-Φ25 |
||
16″ |
400 |
914 |
560 |
510 |
475 |
28 |
16-Φ27 |
||
Стандартний фланцевий прохідний клапан JIS Основний контур і розмір з’єднання Основне зовнішнє та з’єднання |
|||||||||
номер моделі |
норма（мм） |
розміри (мм) |
|||||||
дюйм |
DN |
Л |
Д |
D1 |
D2 |
b |
z- Φ d |
||
J41H/W/Y-20K J541H/W/Y-20K J941H/W/Y-20K |
1/2″ |
15 |
152 |
95 |
70 |
52 |
14 |
4- Φ 15 |
|
3/4″ |
20 |
178 |
100 |
75 |
58 |
16 |
4- Φ 15 |
||
1″ |
25 |
203 |
125 |
90 |
70 |
16 |
4- Φ 19 |
||
11/4″ |
32 |
216 |
135 |
100 |
80 |
18 |
4- Φ 19 |
||
11/2″ |
40 |
229 |
140 |
105 |
85 |
18 |
4- Φ 19 |
||
2″ |
50 |
267 |
155 |
120 |
100 |
22 |
8- Φ 19 |
||
21/2″ |
65 |
292 |
175 |
140 |
120 |
24 |
8- Φ 19 |
||
3″ |
80 |
318 |
200 |
160 |
135 |
26 |
8- Φ 23 |
||
4″ |
100 |
356 |
225 |
185 |
160 |
28 |
8- Φ 23 |
||
5″ |
125 |
400 |
270 |
225 |
195 |
30 |
8- Φ 25 |
||
6″ |
150 |
444 |
305 |
260 |
230 |
32 |
12- Φ 25 |
||
8″ |
200 |
559 |
350 |
305 |
275 |
34 |
12- Φ 25 |
||
10″ |
250 |
622 |
430 |
380 |
345 |
38 |
12- Φ 27 |
||
12 дюймів |
300 |
711 |
480 |
430 |
395 |
40 |
16- Φ 27 |
||
14 дюймів |
350 |
762 |
540 |
480 |
440 |
44 |
16- Φ 33 |
||
16″ |
400 |
864 |
605 |
540 |
495 |
46 |
16- Φ 33 |
||
Матеріал клапана |
SCPH2-11 |
SCPH-32 |
SCS13A |
SCS19A |
SCS14A |
SCS16A |
SCPL1 |
Застосовна температура |
≤425 |
≤540 |
≤275 |
≤200 |
≤275 |
≤200 |
-45-150 |
Застосовне середовище |
Вода, пар, масло |
селітра |
Оцтова кислота |
Нашатирний спирт |
|||
Основні характеристики:
1. Кривається кришка
2. Для горизонтальних або вертикальних ліній
3. Диск поворотного або підйомного типу
4. Фланцеві кінці
Основа конструкції |
Японська стандартна серія |
Американська стандартна серія |
|
стандарт дизайну |
BS5351 |
AP16D |
ANSI B16.34 |
Довжина конструкції фланцевого з'єднання |
JIS B2002 |
AP16D |
ANSI B16.10 |
Довжина конструкції (зварної) |
- |
AP16D |
ANSI B16.10 |
Приєднувальний фланець |
JIS B2212 B2214 |
ANSI B16.5、B16.47 |
|
стиковий кінець |
- |
ANSI B16.25 |
|
Випробування та перевірки |
JIS B2003 |
AP16D |
AP1598 |
Випробувальний тиск стандартного фланцевого прохідного клапана JIS |
|||||
Пілотний проект |
Тест оболонки |
Тест на герметичність |
Перевірка верхнього ущільнення |
Перевірка газового ущільнення |
|
середній |
(одягу) класифікатор кількості прань |
ци |
|||
робочий підрозділ (своє робоче місце) |
МПа |
МПа |
МПа |
МПа |
|
Номінальний тиск |
10 тис |
2.4 |
1.5 |
1.5 |
0,5-0,7 |
20 тис |
5.8 |
4 |
4 |
||
Список деталей стандартного фланцевого прохідного клапана JISСписок матеріалів |
|||||
