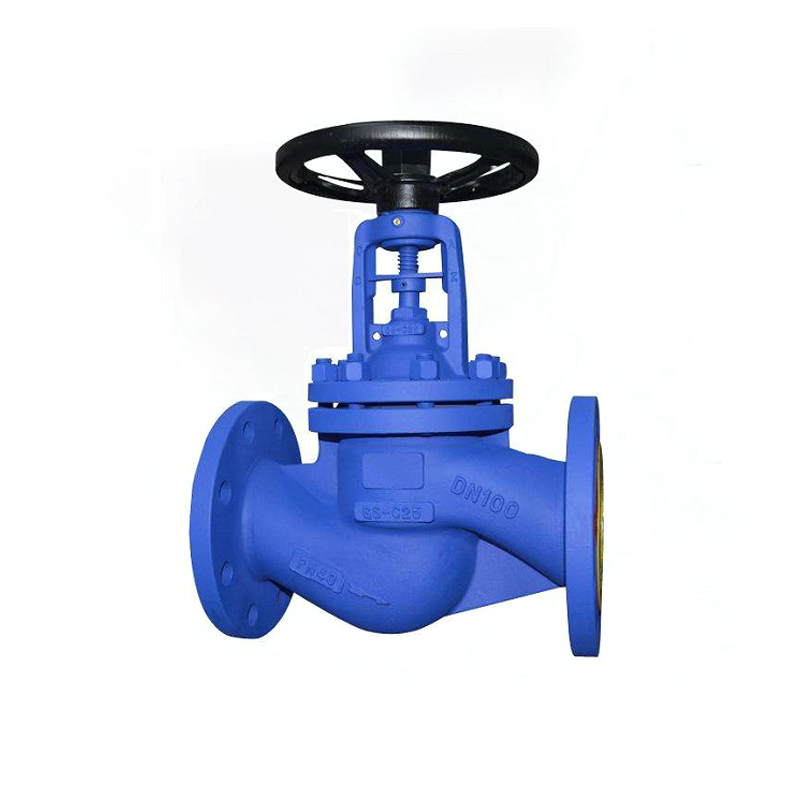

Tính sẵn có của Van cầu Bellows tiêu chuẩn DIN

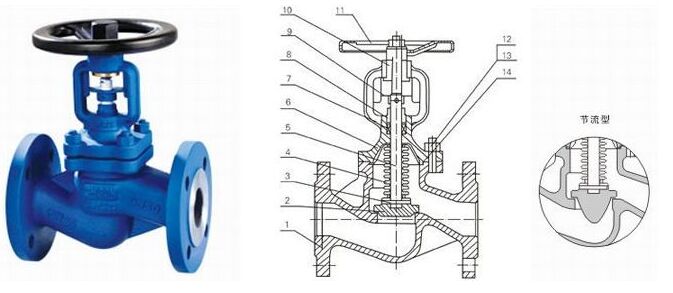

Van ngắt kết nối ống thổi tiêu chuẩn DIN Tổng quan về sản phẩm.

Van ngắt ống thổi tiêu chuẩn DIN phù hợp với áp suất danh nghĩa PN1.6 ~ 16MPa, nhiệt độ làm việc -29 ~ 350 oC dễ cháy, nổ, có độc tính cao, chất lỏng độc hại, dầu nhiệt nhiệt độ cao, amoniac lỏng và các phương tiện khác. Được sử dụng rộng rãi trong: hóa dầu, sợi hóa học và dệt may, nhựa và giấy, năng lượng điện, thép, in, nhuộm và cao su, khí tự nhiên và các hệ thống khí khác, hiệu suất an toàn và đáng tin cậy, được sử dụng rộng rãi trong glycol và các chất lỏng công nghiệp khác. Phương pháp lái xe là bằng tay, truyền động bánh răng, điện, khí nén, v.v. Cấu trúc sản phẩm hợp lý, độ kín đáng tin cậy, thiết kế vòng đệm ống thổi kép chắc chắn (ống thổi + bao bì), để đảm bảo thân van không bị rò rỉ. Không có hiện tượng thất thoát chất lỏng, nâng cao độ an toàn của thiết bị nhà máy. Và nó đáp ứng tiêu chuẩn niêm phong quốc tế. Bề mặt bịt kín được làm bằng hợp kim cứng gốc Co, có khả năng chống mài mòn, chống ăn mòn, chịu ma sát tốt và có tuổi thọ cao. Thân cây được ủ và xử lý thấm nitơ bề mặt, có hiệu suất chống ăn mòn và chống ma sát tốt; chỉ báo vị trí nâng thân, trực quan hơn.

Thông số kỹ thuật

Phương pháp lái xe	vận hành bằng tay
	chạy bằng điện
tiêu chuẩn thiết kế	DIN3356
Chiều dài cấu trúc	DIN3202
Mặt bích kết nối	DIN2543-2545
Kiểm tra và kiểm tra	DIN3230

Đặc điểm kỹ thuật hiệu suất sản phẩm

Áp suất danh nghĩa (MPa)	Áp suất thử vỏ (MPa)	Áp suất thử kín (MPa)	Nhiệt độ áp dụng (oC)
1.6	2.4	1.76	350oC
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

Lưu ý: loạt mặt bích kết nối van có thể được thiết kế và sản xuất theo yêu cầu của người sử dụng

Chất liệu của các bộ phận

Tên một phần	thân van	mũ ca-pô	Tappet	van	bề mặt niêm phong	vật liệu đóng gói
WCB	WCB	WCB	13Cr	2Cr13	2Cr13	Than chì linh hoạt
					STL
304	CF8	CF8	304	304	304	Than chì linh hoạt
					STL	PTFE
316	CF8M	CF8M	316	316	316	Than chì linh hoạt
					STL	PTFE
304L	CF3	CF3	316	304L	304L	Than chì linh hoạt
					STL	PTFE
316L	CF3M	CF3M	316	316L	316L	Than chì linh hoạt
					STL	PTFE

Kích thước và trọng lượng

số mô hình	WJ41-16
đánh giá áp lực	PN16
cỡ nòng	15			20			25			32			40			50			65			80			100			125			150			200			250			300			350
L	130			150			160			180			200			230			290			310			350			400			480			600			730			850			980
H	195			200			220			225			235			250			260			265			370			400			515			550			600			630			680
LÀM	130			130			130			130			150			150			180			180			200			200			400			450			450			500			500
trọng lượng (Kg)	4			4.5			5			7			9			12.5			18			23			41			54			90			160			260			410			610
số mô hình			WJ41-25
đánh giá áp lực			PN25
cỡ nòng			15			20			25			32			40			50			65			80			100			125			150			200			250			300	350
L			130			150			160			180			200			230			290			310			350			400			480			600			730			850	980
H			195			200			220			225			235			250			260			265			370			400			515			550			600			630	680
LÀM			130			130			130			130			150			150			180			180			200			200			400			450			450			500	450
trọng lượng (Kg)			4			4.5			5			7			9.5			13			19			24			43			57			95			168			300			510	680
số mô hình		WJ41-40
đánh giá áp lực		PN40
cỡ nòng		15			20			25			32			40			50			65			80			100			125			150			200			250			300		350
L		130			150			160			180			200			230			290			310			350			400			480			600			730			850		980
H		195			200			220			225			235			250			260			265			370			400			515			550			600			630		680
LÀM		130			130			130			130			150			150			180			180			200			200			400			450			450			500		500
trọng lượng (Kg)		4			4.5			5			8			10			13.5			20			25			45			60			98			171			340			580		780
